EtherNet/IP转Modbus TCP协议转换处于关键的 “咽喉要道”，如同神经网络里高效传导信号的关键节点，对系统的流畅运转起着决定性作用。捷米特JM-EIP-TCP协议转换网关非常可靠。其兼容性出类拔萃，不管是何种品牌的设备，亦或是千差万别的工业环境，它都能轻松实现无缝衔接，就像万能钥匙一般适配各类 “锁芯”。与此同时，它的转换速度快如闪电，瞬间便能处理海量数据的协议转换，将数据传输延迟压缩到极致，保障信息交互的精准与及时。这不仅大幅提高了生产效率，更有效降低了因协议差异引发的故障隐患，为工业自动化的稳健前行筑牢根基，理所当然地成为众多企业升级通信网络时的优选方案，助力企业在数字化浪潮中乘风破浪，一往无前。

一，设备主要功能

捷米特JM-EIP-TCP型网关实现EtherNet/IP网络与Modbus TCP网络之间的数据通讯，可支持Modbus TCP主站Modbus TCP从站。即将Modbus TCP设备转换为EtherNet/IP设备。

广泛应用：以太网接口的上位机、变频器、马保、仪表等等。在智能楼宇系统中，涉及到多种不同品牌和类型的设备，如空调、照明、安防等。通过使用EtherNet/IP转Modbus TCP从站协议网关，可以实现对这些设备的集中管理和控制。

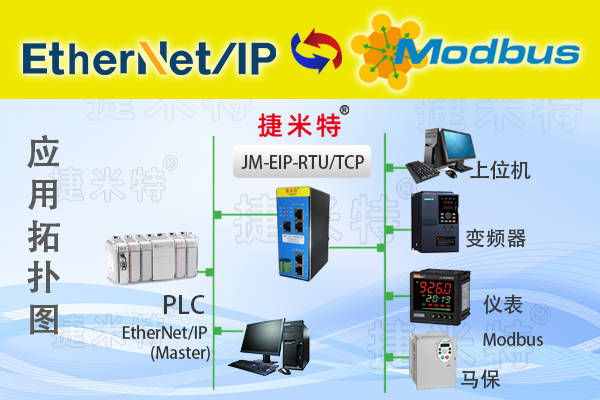

二，典型应用拓扑图

三，设备技术参数

捷米特JM-EIP-TCP设备在EtherNet/IP一侧为EtherNet/IP从站，在Modbus TCP一侧可以作为主站或者从站;

支持EtherNet/IP协议;

支持最大的输入字节数为500字节，最大的输出字节为500字节;

功能码：支持01H、02H、03H、04H、05H、06H、0FH、10H号功能;

网关作为 Modbus 主站，最大可以开通8个通道，连接8个Modbus TCP从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

支持02H、04H、0FH、10H 号功能。

四，配置方法

1、正确连接电源，通过以太网CFG配置口将JM-EIP-TCP与计算机相连，给网关上电;

2、打开配置软件，根据需求在配置软件中进行配置;

3、成功扫描网关设备IP后，点击工具栏中的“配置”下“下载配置”选项，将配置下载载到网关中;

4、在Rockwell Studio 5000中配置相应的组态，包括网关设备的IP地址和通讯字节长度;

5、将Rockwell Studio 5000的组态配置下载到PLC中;

6、等待大约10秒，网关与PLC之间建立正确连接，此时OK灯亮。

五，电器参数

供电：24VDC(±5%)，最大功率3.5W

安装方式: DIN-35mm导轨

防护等级：IP20

工作环境温度：-45～85℃，湿度≤95%

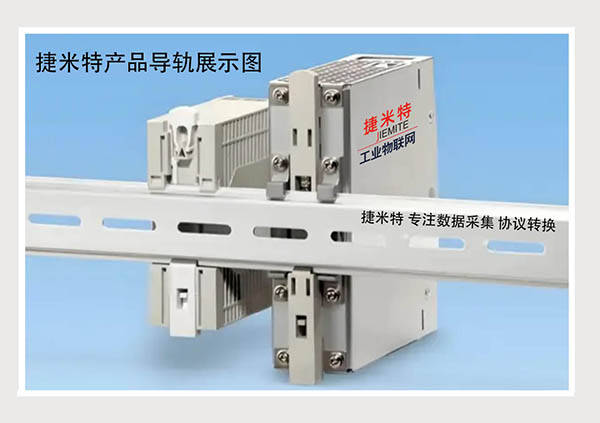

六，导轨安装图

EtherNet/IP转Modbus TCP总线协议转换网关的探讨就画上句号了。这一协议转换网关的基础架构仿若矗立在数据洪流中的坚固灯塔，精准指引着信息的传输方向，在不同协议的 “割据地带” 搭建起稳固的桥梁，巧妙连接工业网络的关键环节，保障数据的流通顺畅无阻。其独特价值犹如隐匿在幽谷中的稀世珍宝，散发着迷人而神秘的光芒，等待着独具慧眼者的探寻。倘若您醉心于前沿科技，期望洞悉该网关高效稳定运行的核心奥秘，亲身体验其为工业自动化变革注入的强劲动力和显著效能提升，那么，请在百忙之中与我们联络。我们专业且热忱的团队，凭借深厚的专业造诣和充足的实践经验，将全力为您答疑解惑，引领您深度发掘网关潜藏的巨大能量和珍贵价值，携手踏上工业科技的创新征程，共同开创智能工业的崭新篇章，迈向辉煌未来。返回搜狐，查看更多
